Connecting RGB Flexible LED Strip to Strip
Butt (Crimp) Connectors
Step #1: Place flex strips end-to-end with wires sticking straight up.
|
|
−− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −

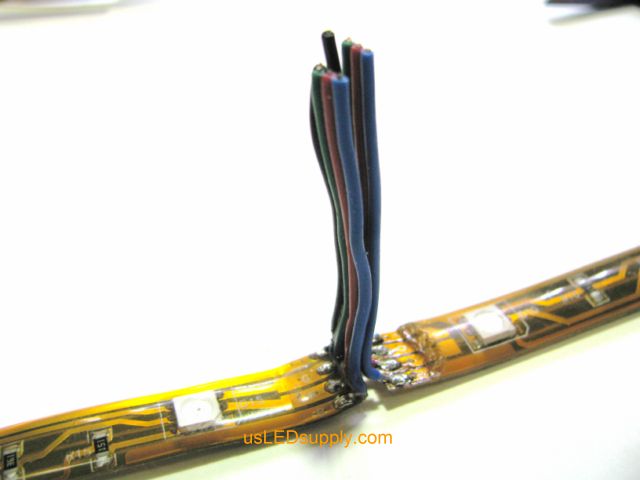

Step #2: Cut off both pairs of wires, leaving 1½” of wire on each strip.
|
|
−− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −−
Step #3: Pull smaller wires apart. Then, twist same colors together.
|
|
−− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −−

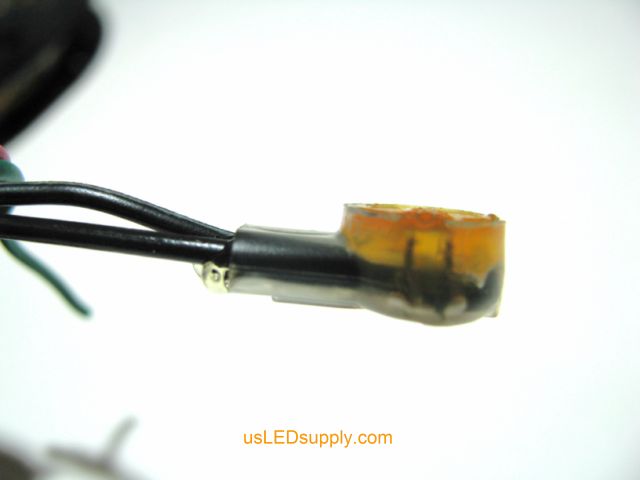

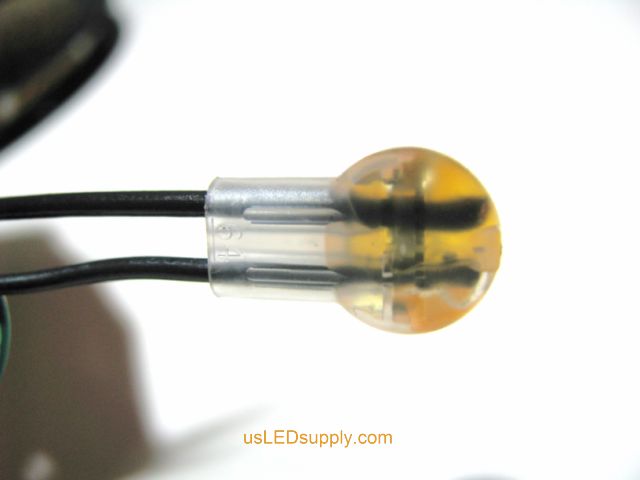

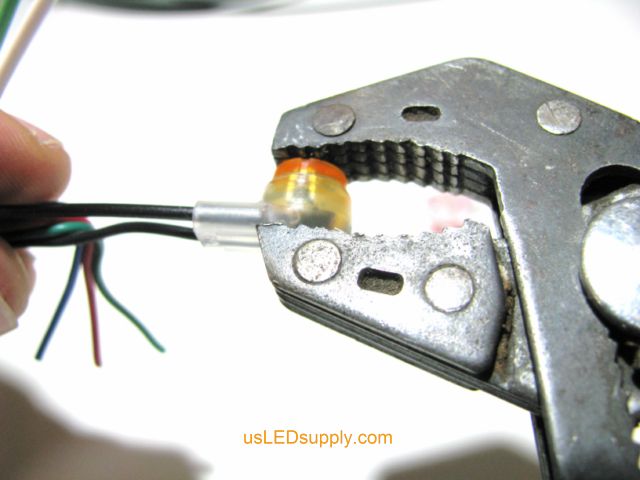

Step #4: Make a connection by inserting a pair of like-colored wires the entire way into the butt connector. With them inserted the whole way, crimp the butt connector with Channel-Lock or Robo-Grip type pliers.
 |
 |
 |
−− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −−
Step #5: Repeat the process (two wires per butt connector) for all of the remaining colored wire pairs.
|
|
−− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −−
−− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −− • • −−
|
|
